TDF7108LWH
产品型号：HDMI高清4K8口KVM切换器
产品品牌：TENGSTA（腾达）

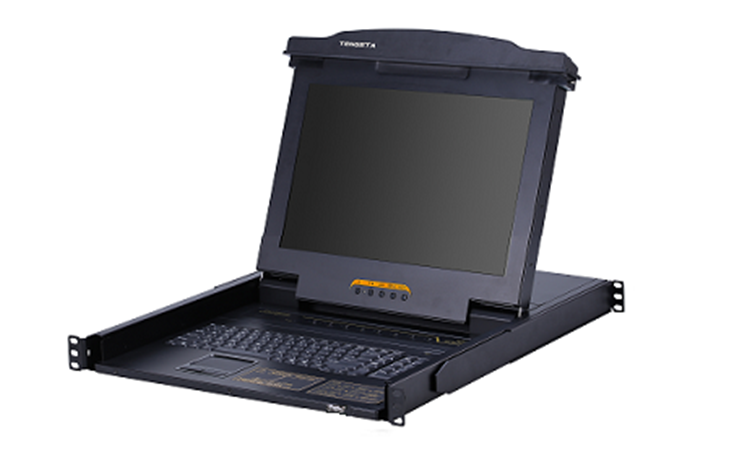

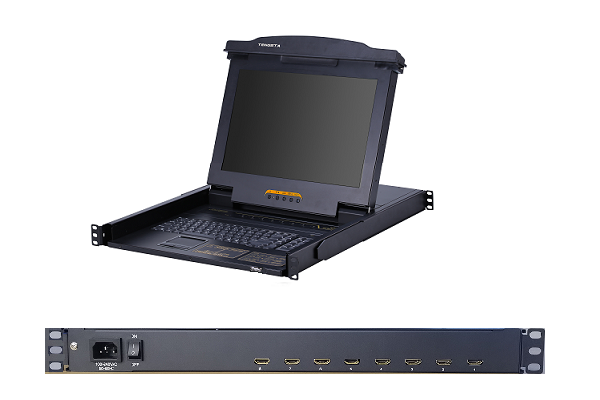

型号：TDF7108LWH17.3 寸宽屏 4K（16:9）8 口 USB & PS/2 混接式 LCD-KVM 切换 器一体机TDF7108LWH 将 17.3 寸宽屏4K（16:9）LED 背光之 LCD 液晶显 示器、8 端口 HDMI、键盘及鼠标触控板整合于一个 1U 的抽拉式控制 端模块内，可大幅节省机架空间，其可通过一组 USB KVM 控制端(键 盘、显示器及鼠标)管理 8 台服务器；支持遥控器切换。
- 产品信息
- 支持和下载
产品特性:
●TDF7108LWH将带4K 17.3"宽屏LCD-KVM切换器控制台整合于1U高度的抽屉式工作台，方便安装。

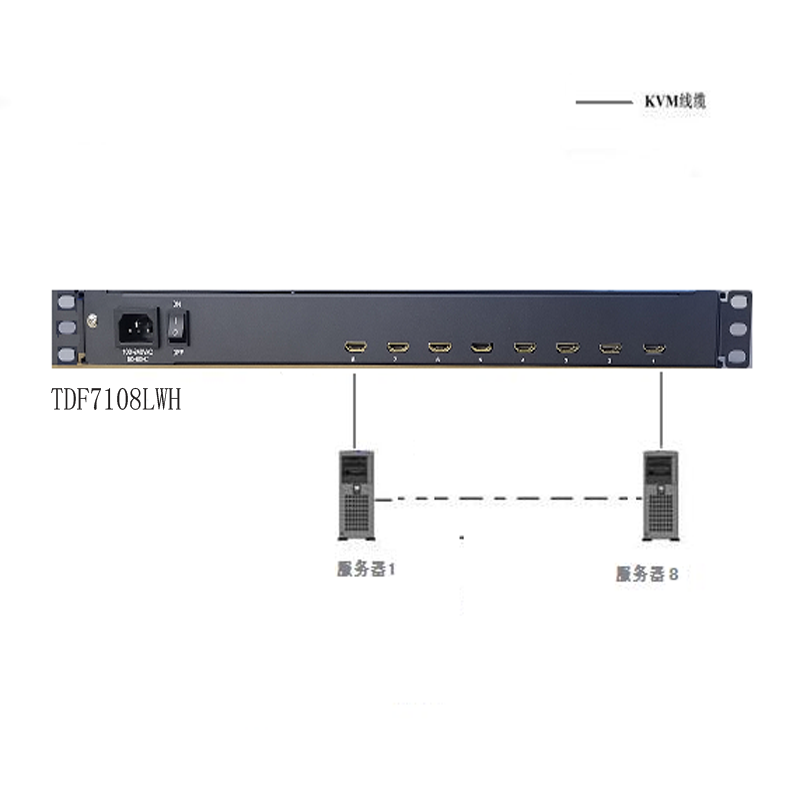

●单一控制端可控制管理8台服务器
●支持Windows X, Apple，MAC Linux, Netware, Unix等操作系统
●前置USB让用户更加方便连接USB接口键盘、鼠标；
●支持多种硬盘录像机、支持多种不同品牌的USB无线/有线鼠标和键盘
●支持虚拟功能，减短主机与显示器相互读取时间，实现快速切换视频
●支持双视频分辨率3840x2160功能，读取显示器和PC最佳分辨率，同时也可读取KVM自带内置分辩率
●支持叠加功能，多台KVM切换相互叠加，最多支持256台PC主机
●支持，由USB音频传输（设备本身USB支持音频传输功能）与视频同步，HDMI音频视频同步传输(二选一）
●支持音频输入和输出功能，即可以接耳机和麦克风等音频设备。并且音频从主机端的USB端口获取，而无需从专门的音频接口获取
●LED指示灯或者显示屏指示对应的当前状态的主机
●带主机自动扫描功能，扫描时间间隔可以自行设置（3-99秒）
●多种切换方式可以自由选择：红外遥控器、面板按键、自动轮巡切换
●支持HDMI KVM延长器网传及光传延长操作控制
●支持热插拨–无须关闭LCD控制台就可移除计算机
操作说明：
|
Bank按键代表数字“8+” |
按一下“Bank”相当于加了数字“8”，适合16口设备 例如：切换到第12台主机，按键顺序是：Bank，④ |
|
1、HDMI虚拟显示器读取功能设置：遥控操作 （当前显示器分辨率） |
1步）在设置之前，必须确保每台显示器和KVM均已经上电，并且，显示器已经连接到KVM的每个控制端口； |
|
2、HDMI虚拟显示器读取功能设置：遥控操作 （KVM内置分辨率） |
1步）在设置之前，必须确保每台主PC和KVM均已经上电，显示器不与KVM连接； |
|
调整输入/出信号发在功能 （谨慎使用此功能，只限16口） |
按“-”或“+”1 LOCK调输入长短距离（信号放大或减小，只按一次）； 按“-”或“+”0 LOCK调输入长短距离（信号放大或减小，只按一次）； |
|
遥控器上按键切换 |
主机1-9：直接按遥控器上的按键1-----9 主机10-16：先按一下“--”按键，然后再按0-----6 遥控器上的按键“↑”或者“←”，切换到当前主机的上一台。 遥控器上的按键“↓”或者“→”，切换到当前主机的下一台。 |
|
蜂鸣器开关遥控切换 |
1）遥控器按“0”，“OPEN”关闭 2）遥控器按“0”，“SHUT”开取 |
|
扫描巡检功能键起动 |
1）遥控器按“SCAN”键 ，“OK”；长按Enter，关闭 2）面板按“SCAN”键，“OK”；长按Enter，关闭 |
|
设置扫描巡检时间间隔 |
遥控器上：“+”或者“-”，“数字”，“数字”，“OK” 例：遥控器上的按键：“+”，“0”，“8”，“OK” |
|
开启扫描巡检的无限循环模式 |
1）按下遥控器上的按键“SCAN”，“OPEN” 蜂鸣器会“哔”,“哔”两声，表示开启扫描的无限循环模式2）长按Enter，关闭 |
|
开启扫描巡检的单次循环模式 |
1）按下遥控器上的按键“SCAN”，“SHUT” 蜂鸣器会“哔”的一声，表示扫描只进行一次，即从第一台主机扫描到最后一台，然后再回到第一台，完毕； 2）长按Enter，关闭 |
产品规格:
|
特性 |
TDF7108LWH |
|
|

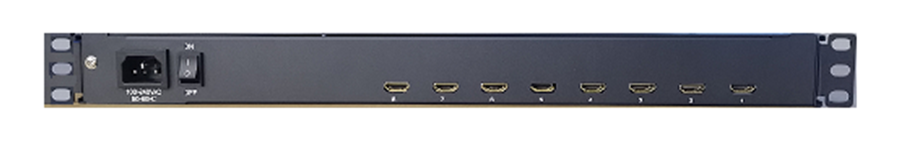

PC端口连接 |
HDMI |
|
|
PC端口 |
8 |
|
|
切换方式 |
红外遥控器、面板按键、自动轮巡切换 |
|
|
LCD分辨率 |
分辨率3840x2160 DDC2B |
|
|
串联 |
支持叠加功能 |
|
|
LCD指示灯 |
电源指示灯 |
2 |
|
选择指示灯 |
8 |
|
|
开机在线灯 |
8 |
|
|
Num Lock |
1 |
|
|
Caps Lock |
1 |
|
|
Scroll Lock |
1 |
|
|
自动扫描间隔 |
3 ~ 99秒 |
|
|
键盘/鼠标模拟 |
USB |
|
|
最多PC连接 |
256 |
|
|
电源 |
AC220V |
|
|
外壳 |
金属 |
|
|
操作温度 |
0～50℃ |
|
|
储存温度 |
-20～60℃ |
|
|
湿度 |
0~95%, Non-Condensing |
|
|
重量 |
净重：13kg 毛重18.3kg |
|
|
空间 |
19”寸机架1U |
|
|
尺寸（长x宽x高） |
630 * 450* 42(mm) |
|
|
|
|
|
