KL1516AM
产品型号：16端口Cat 5双滑轨LCD KVM多电脑切换器
产品品牌：台湾宏正ATEN KVM

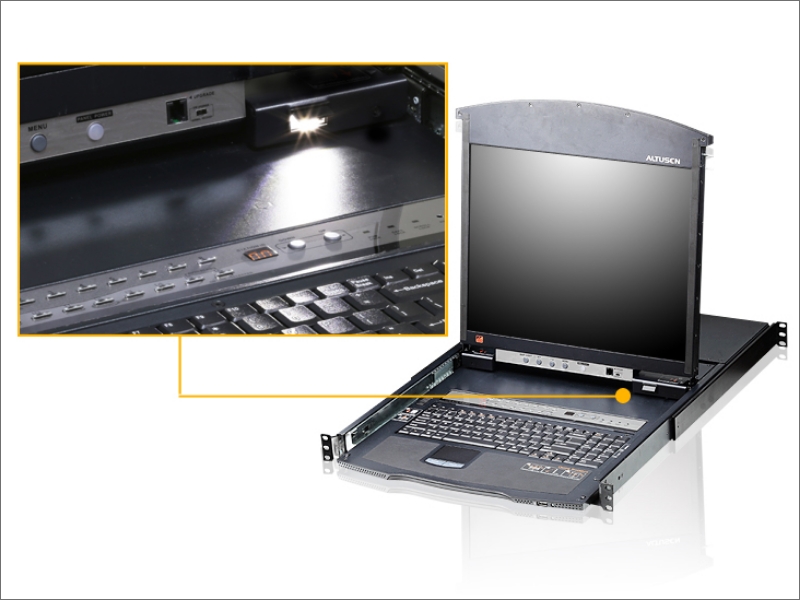

LED照明灯 － 于灯光不佳的使用环境下增加键盘及触摸板的可视度

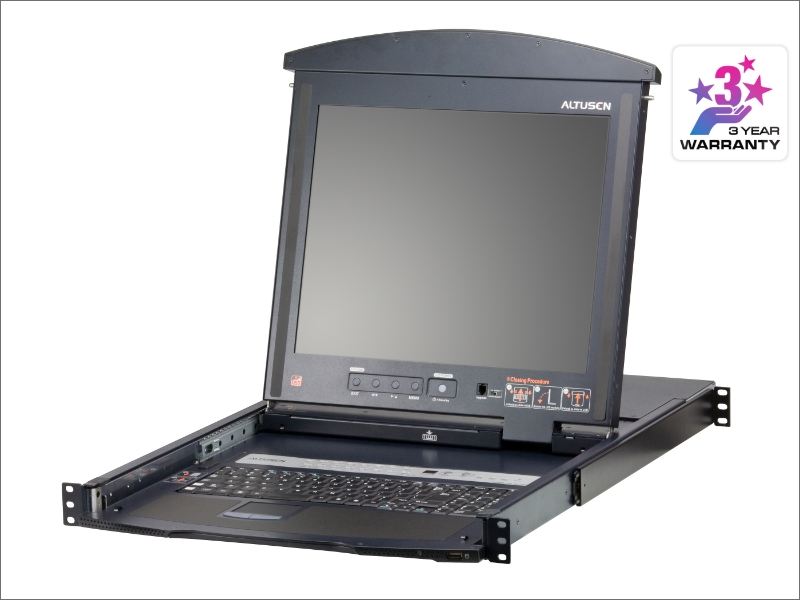

整合KVM控制端与17/19吋LED背光之LCD液晶屏幕于单一双滑轨机体内
节省空间的RJ - 45端口和Cat 5e/6连接线材
高视频分辨率–1280 x 1024 @ 75Hz可达50m
- 产品信息
- 支持和下载

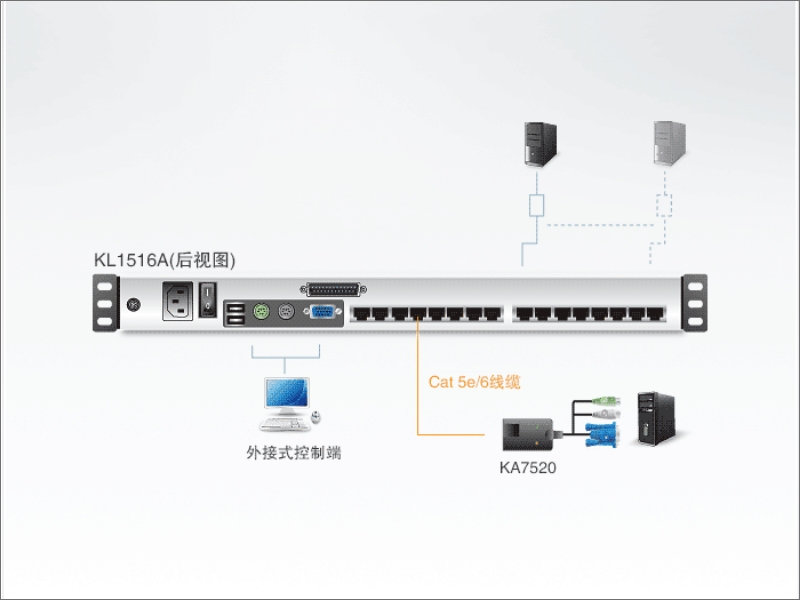

为了提高可靠度与效率，KL1516A采用RJ-45接头与Cat 5e/6线缆连接服务器。另外，通过连接各种KVM电脑端模块，KL1516A可支持包括PC、Mac、Sun电脑、以及串口设备等多种安装组合。
KL1516A独特及强大的功能设计，让管理人员能轻松且简便地控管及维护机房与大型数据中心。例如先进的电脑端模块ID(Adapter ID)功能可储存模块相关的设定信息–如模块ID、连接端口名称、操作系统、键盘语言等；此功能可让管理人员不须再次设定电脑端模块，即可将服务器重新安装至不同的连接端口；其它功能包括优异的视频质量–在分辨率1280 x 1024的状态下，可延伸服务器的距离达50 米。
KL1516A KVM多电脑切换器能协助企业节省时间、空间与成本，是ATEN为中小企业提供最具经济效益的理想解决方案。
备注：
*另有多款机架安装套件可供选购。相关产品信息请参考下方兼容配件或此连结：LCD KVM机架安装套件(选购)
*KL1516A产品本身并不支持Virtual Media功能 (即使搭配支持Virtual Media的KVM电脑端模块使用)
LED照明灯 － 于灯光不佳的使用环境下增加键盘及触摸板的可视度
整合KVM控制端与17/19吋LED背光之LCD液晶屏幕于单一双滑轨机体内
单一控制端可管理多达16台的服务器
节省空间的RJ - 45端口和Cat 5e/6连接线材
具备自动转换功能的电脑端模块设计*，可弹性通过各种接口组合(PS/2、USB、Sun及串口)管理所有类型的服务器
OSD选单的树状结构可轻松选择与管理服务器
LED指示灯方便显示服务器与端口位置，可快速切换至欲选择的服务器
双滑轨设计机体，占用少于1U空间，可在机架上轻松操作
外接式控制端端口 - 可通过另一组外接式控制端 (屏幕、USB或PS/2键盘、以及USB或PS/2鼠标) 管理LCD KVM多电脑切换器所连接的服务器

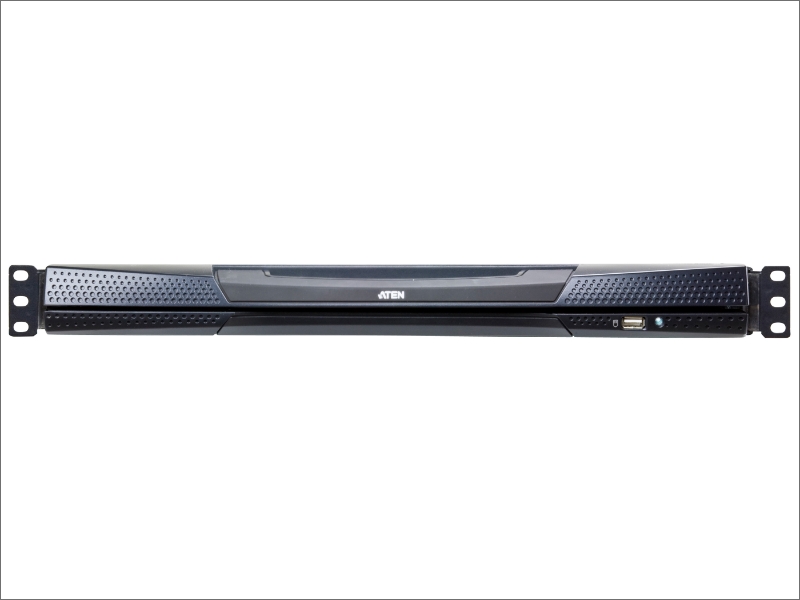

机身前端额外有一个支持热插入的USB鼠标端口，可支持外接的键盘和鼠标
双滑轨设计 - LCD屏幕与键盘/鼠标触摸板可分别独立抽拉
LCD模块可展开至120度，以提供更舒适的检视角度
控制端锁定功能 - 在不使用控制端时可将其安全锁定在原来位置
专属热键模式与OSD启动键，可减少按键的数量，方便快速地使用这些功能
通过菊链串接的方式，可连接多达31台额外的KVM多电脑切换器，管理高达512台服务器
自动扫描显示模式可持续监控用户所选择的服务器
跨平台支持 - PC、Mac、Sun及串口装置
高视频分辨率–1280 x 1024 @ 75Hz可达50m
可逐一针对每一端口设定使用者访问权限
三种端口选择方式 - 手动(通过前端面板按键)、热键与多国语言OSD屏幕选单
多组使用者账号 - 支持10组使用者与1组管理者账号
双层密码保护机制 - 提供1位管理员和10位使用者的授权权限；强大的密码保护机制能防止非经授权者进行设定访问
LCD电源按钮设计可节省能源并延长屏幕寿命
广播模式可从控制端传送指令至所有的电脑 - 允许使用者在所有电脑上进行同步操作 (如软件安装、升级与关机等)
支持电脑端模块ID
支持固件更新
另有多款机架安装套件（包含简易型机架安装套件）可供选购
支持多国键盘语言 : 英文(US); 英文(UK); 法文, 德文, 德文(Swiss), 希腊文, 匈牙利文, 意大利文, 日文, 韩文, 俄文, 西班牙文, 瑞典文及繁体中文
| Function | KL1516AM | KL1516AN |
| 电脑连接 | ||
| 直接 | 16 | 16 |
| 最大 | 512 (菊式串接) | 512 (菊式串接) |
| 连接端口选择 | OSD屏幕选单、热键、按键 | OSD屏幕选单、热键、按键 |
| 接口 | ||
| 控制端连接端口 |
2 x USB Type A 母头 (白色) 1 x 6-pin Mini-DIN 母头 (紫色) 1 x 6-pin Mini-DIN 母头 (绿色) 1 x HDB-15 母头 (蓝色) |
2 x USB Type A 母头 (白色) 1 x 6-pin Mini-DIN 母头 (紫色) 1 x 6-pin Mini-DIN 母头 (绿色) 1 x HDB-15 母头 (蓝色) |

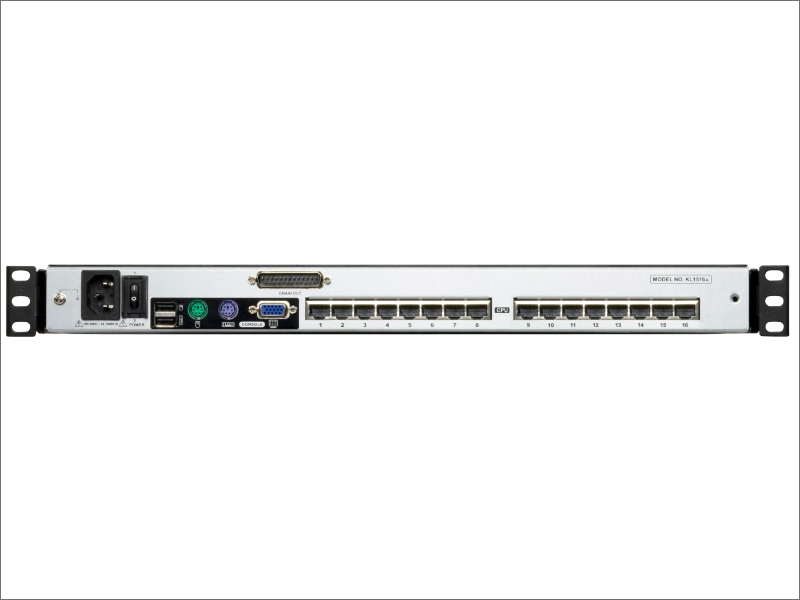

| KVM 端口 | 16 x RJ-45 母头 (黑色) | 16 x RJ-45 母头 (黑色) |
| 菊式串接端口 | 1 x DB-25 公头 (黑色) | 1 x DB-25 公头 (黑色) |
| 固件更新 | 1 x RJ-11 母头 (黑色) | 1 x RJ-11 母头 (黑色) |
| 电源 | 1 x 3 针脚交流电源插座 | 1 x 3 针脚交流电源插座 |
| 外接鼠标连接端口 | 1 x USB Type A (母头) | 1 x USB Type A (母头) |
| 开关 | ||
| 连接端口选择 | 16 x 按键 | 16 x 按键 |
| 工作站选择 | 2 x 按键 | 2 x 按键 |
| 重置 | 1 x 内嵌式按键 | 1 x 内嵌式按键 |
| 固件更新 | 1 x 滑动式按键 | 1 x 滑动式按键 |
| 电源 | 1 x 翘板开关 | 1 x 翘板开关 |
| LCD调整 | 4 x 按键 | 4 x 按键 |
| LCD电源 | 1 x 按键 | 1 x 按键 |
| LED | ||
| 在线 | 8 (绿色) | 8 (绿色) |
| 已选择 | 8 (橘色) | 8 (橘色) |
| 电源 | 1 (蓝色) | 1 (蓝色) |
| 工作站 ID | 1 x 2 位数 7 段式 (橘色) | 1 x 2 位数 7 段式 (橘色) |
| 锁定 |
1 x Num Lock (绿色) 1 x Caps Lock (绿色) 1 x Scroll Lock (绿色) |
1 x Num Lock (绿色) 1 x Caps Lock (绿色) 1 x Scroll Lock (绿色) |
| LCD电源 | 1 (橘色) | 1 (橘色) |
| 仿真 | ||
| 键盘/鼠标 | PS/2; USB (PC、Mac、Sun); 串口 | PS/2; USB (PC、Mac、Sun); 串口 |
| 面板规格 | ||
| 屏幕尺寸 | 17" LCD | 19" LCD |
| 像素间距 | 0.264 mm x 0.264 mm | 0.294 mm x 0.294 mm |
| 支持色彩 | 1670 万色 | 1670 万色 |
| 对比率 | 1000:1 | 1000:1 |
| 亮度 | 250 cd/m2 | 250 cd/m2 |
| 响应时间 | 5 ms | 5 ms |
| 观看角度 | 170° (水平)，160° (垂直) | 170° (水平)，160° (垂直) |
| 视频 |
1600 x 1200 @ 60 Hz (40 m); 1280 x 1024 @ 75 Hz (50 m) |
1600 x 1200 @ 60 Hz (40 m); 1280 x 1024 @ 75 Hz (50 m) |
| 扫描间隔 | 1 - 255 秒 | TBD |
| 输入额定值 | 100-240 VAC; 50/60 Hz; 1A | 100-240 VAC; 50/60 Hz; 1A |
| 功耗 |
AC110V:16.8W:89BTU/h AC220V:19.8W:103BTU/h 附註: ● 单位=瓦特：表示设备在没有外部负载情况下的典型功耗 ● 单位=BTU/h：表示设备满载时的功耗 |
AC110V:20W:104BTU/h AC220V:22.1W:114BTU/h 附註: ● 单位=瓦特：表示设备在没有外部负载情况下的典型功耗 ● 单位=BTU/h：表示设备满载时的功耗 |
| 环境 | ||
| 操作温度 | 0 - 40°C | 0 - 40°C |
| 储存温度 | -20 - 60°C | -20 - 60°C |
| 湿度 | 0–80% RH, 无凝结 | 0–80% RH, 无凝结 |
| 机体属性 | ||
| 外壳 | 金属 | 金属 |
| 重量 | 15.20 kg ( 33.48 lb ) | 15.36 kg ( 33.83 lb ) |
| 尺寸 (长 x 宽 x 高) |
48.00 x 70.12 x 4.40 cm (18.9 x 27.61 x 1.73 in.) |
48.00 x 70.12 x 4.40 cm (18.9 x 27.61 x 1.73 in.) |
| 附註 | 对于一些机架式产品，请注意标准物理尺寸WxDxH，其使用LxWxH来表示。 | |
