TDF181

概述

TDF181高清4K数字坐席管理系统是一种矩阵式的数字信号延长设备，可将计算机鼠标、键盘、高清4K视频、以太网信号、音频信号、USB口拓传信号、串口信号通过光纤传输，延长距离最少可达10KM。TDF181高清4K数字坐席管理系统可对计算机进行远距离矩阵交叉式管理和操作。

   一套完整的TDF181设备由三部分构成，分别为坐席主机端（TDF181H）和坐席客户端(TDF181C)以及坐席管理器（TDF181M）。坐席客户端(TDF181C)以及坐席管理器（TDF181M）硬件接口和外观一致，坐席管理器（TDF181M）也可作为坐席客户端使用，只是坐席管理器（TDF181M）具备OSD管理界面。坐席主机端可连接需要传输的信号源，如PC或蓝光设备等，客户端可连接显示器、键鼠、USB设备、音频播放器、串口、以太网等设备。

TDF181高清4K数字坐席管理系统主链路采用光纤。支持高品质4K高清HDMI信号的矩阵式传输，在大屏控制室、指挥中心等领域有着广泛的应用。

产品图片

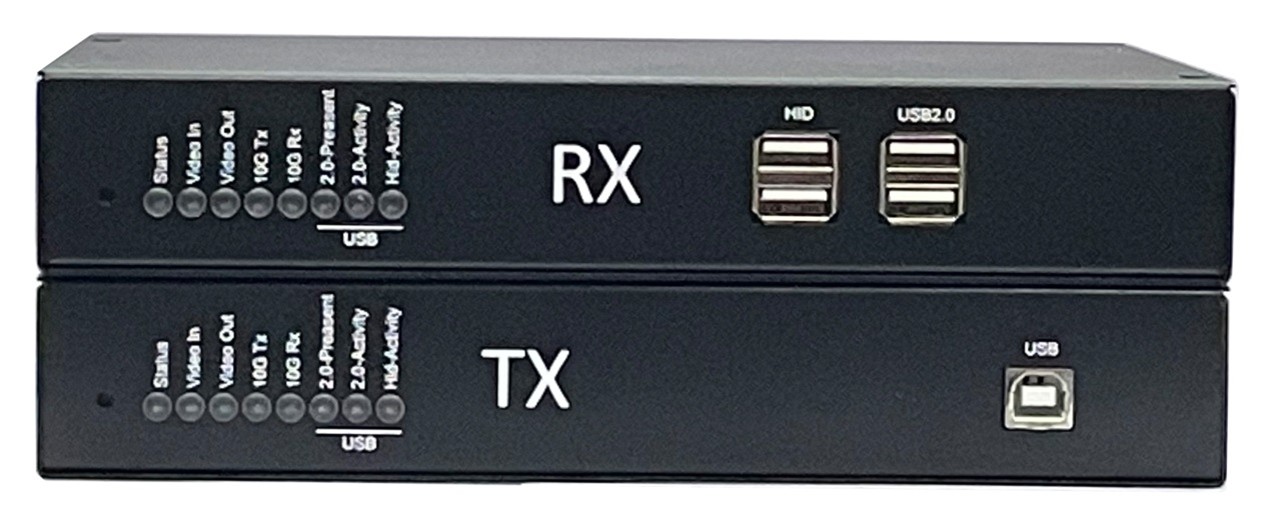

TDF181正面图

从上到下依次为：

RX:坐席客户端(TDF181C)/坐席管理器（TDF181M）；

TX：坐席主机端（TDF181H）；

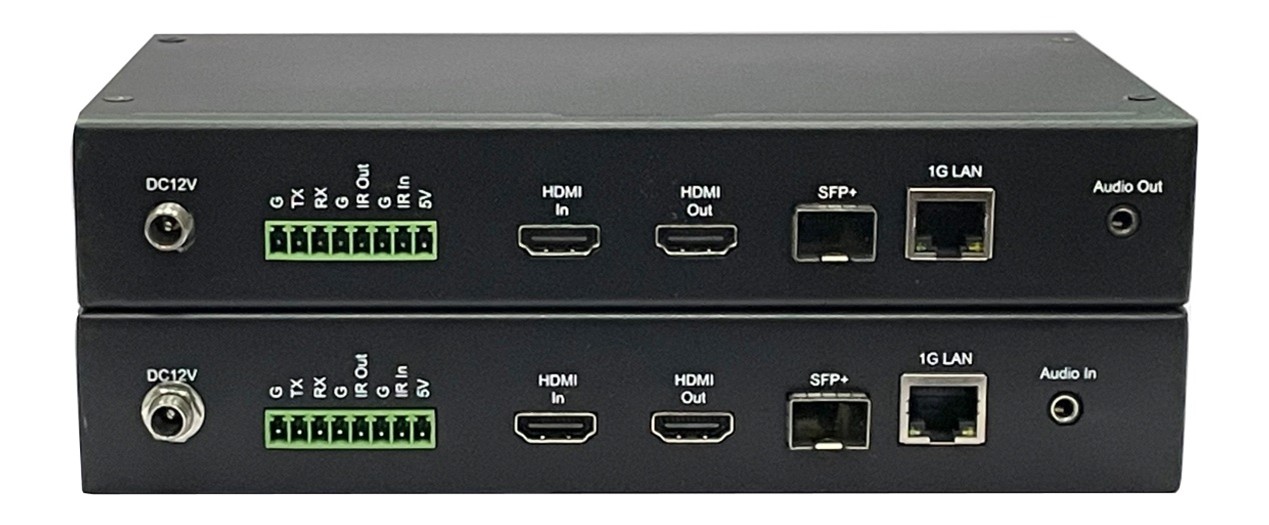

TDF181背面接口图

从上到下依次为：

RX:坐席客户端(TDF181C)/坐席管理器（TDF181M）；

TX：坐席主机端（TDF181H）；

                                                    TDF181M OSD管理界面

                                                  主机端与客户端匹配界面

                                    主机端与客户端USB2.0拓传口匹配界面

                                              主机端与客户端串口拓传口匹配界面

产品特征

Ø 矩阵分布式坐席管理系统，支持多个主机端和多个客户端自由搭配，矩阵式交叉管理操作；

Ø 支持HDMI高清视频，最高支持4K(3840*2160)@60HZ分辨率；

Ø 支持USB 2.0信号传输。主机端连接主机USB接口，设备端可以连接2个USB设备。支持USB HUB，通过USB HUB可以扩展USB接口数量；

Ø 支持USB键盘和鼠标（HID）；

Ø 支持1路单向模拟音频，1 LINEIN + 1 LINEOUT，可接入音响设备；

Ø 支持1路异步串口传输；

Ø 支持本地HDMI视频输出；

Ø 支持1路以太网拓传；

Ø 支持光纤远距离传输；

Ø 支持多画面、电视墙等多种应用场景；

Ø 布线简单，安装简单，维护简单；

Ø 纯硬件设计，无需安装软件。

接口说明

TDF181正面接口连接示意图

从上到下依次为：

RX:坐席客户端(TDF181C)/坐席管理器（TDF181M）；

TX：坐席主机端（TDF181H）；

TDF181背面接口连接示意图

从上到下依次为：

RX:坐席客户端(TDF181C)/坐席管理器（TDF181M）；

TX：坐席主机端（TDF181H）；

产品规格

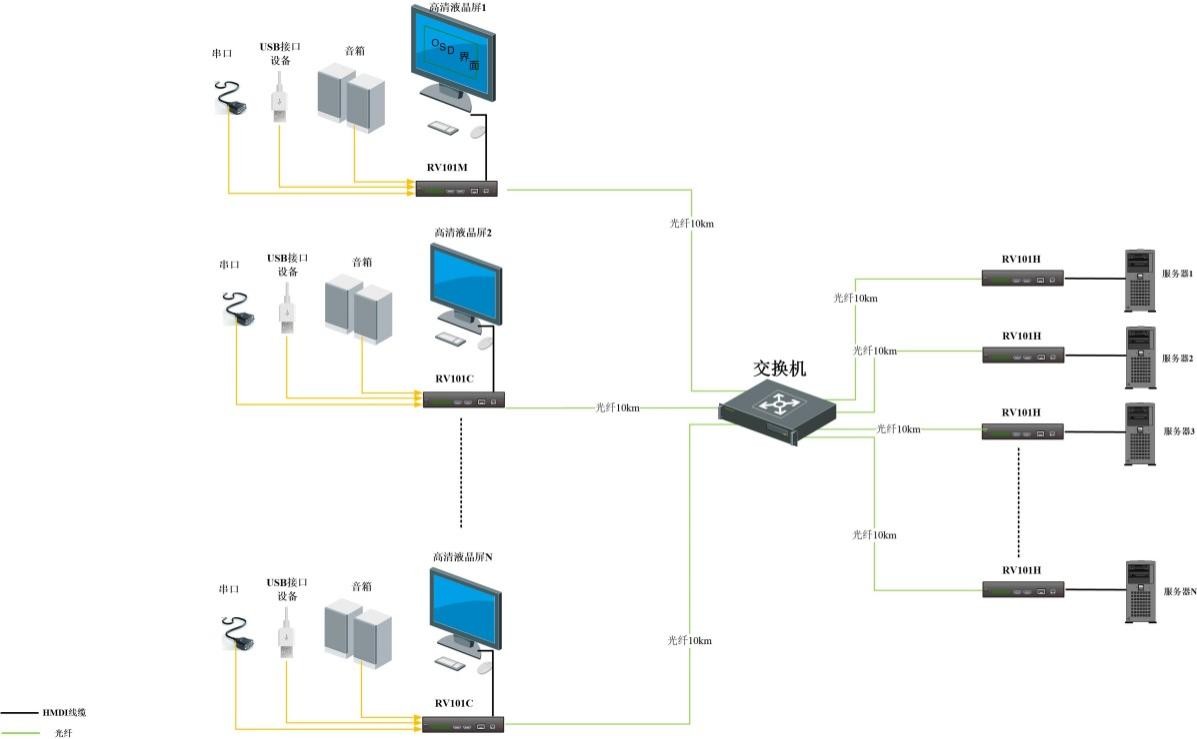

典型应用
