TDF751H

连接示意图（二）

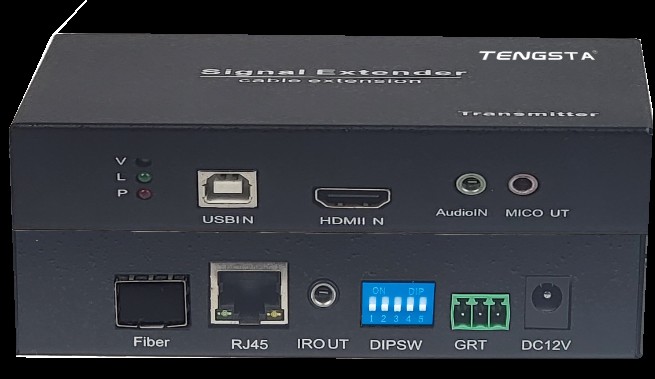

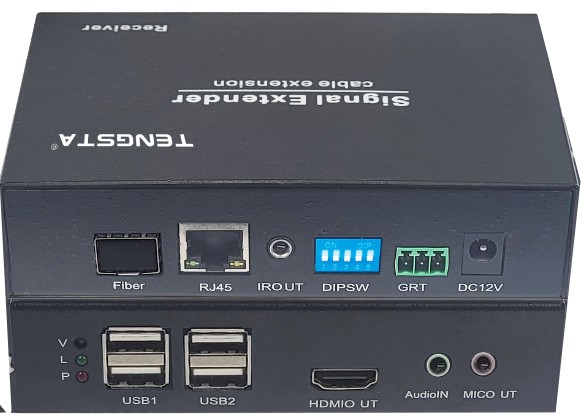

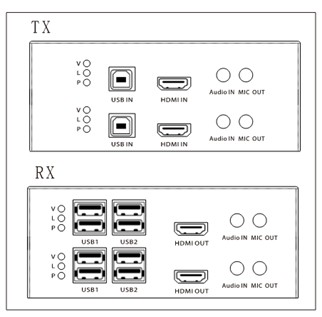

双屏产品图片：









应用范围

l 大屏,LED拼接屏,视频系统,信号放大传输功能;高质量多媒体视讯会议展示(Video Conference)、简报等…

l 变电站控制室、航空塔台调度、部队演练控制室、矿厂控制室钢厂、火力发电站、精细化工控制室、数字机房管理、公共视讯系统 ( 证券公司、期货市场、金融证卷等 )

l 本产品适用于硬盘录像机 DVR 监控系统，通常安装用于监控室到机房之间的数据传输





产品规格



名称型号	TDF751H		TDF752H
视频	接口协议	HDMI发送器&接收器
	像素带宽	8.91Gbps
	分辨率	4K@30Hz；1920x1200@60;1600x1200@60;1680x1050@60;1280x1024@60;1280x1024@75;1280 x 768@60;1280 x 720@60;1024 x 768@60;
RS232	接口	3PIN口工业端子(DB9串口)
	波特率	115200 -> 57600 -> 38400 -> 19200 -> 9600 -> 4800 -> 2400 ->
UTP网口/SFP光纤模块(二选一)	网线接口	网线传输Cat5E/Cat6（支持TCP/IP协议）
	接口	LC/SFP单模/多模
	波长	1550/1310nm，SFP光模块10KM-20KM-40KM-80KM可选
	带宽	4.25 Gbps（光衰减-3db）
	MIC IN	麦克风输入接口，外接麦克风
	LINE OUT	模拟音频输出，可外接耳机或音响功放
其他	温度	-20到+55°C（单屏最大工作温度45°C）
	湿度	5到90 %
	功耗	TX≤300mA / RX≤500mA
		USB2.0*4总共最大负载500mA.
	电源	电源支持DC9-24V，（单屏标配DC12V电源）（多屏标配AC220电源线）
	外形尺寸	单屏160*85*28mm（长*宽*高），双屏机架式尺寸：标准1U
	重量	1500g



。



一、设备规格定制

 本产品设计范围；提供桌面版本以及19寸（1U）的机架上机柜安装

 为方便客户施工要求所以有时也将满足这一规定的机架称为“19英寸机架”

 为满足客户配合显卡输出视频显示通道以及控制可选，距离可选2-80公里



二、使用安装



a)  将HDMI输入信号通过HDMI线材接到HDMI _IN上。

b)  将HDMI输出信号通过HDMI线材接到HDMI _OUT上。

c)  将UTP网线传输Cat5e/Cat6到RJ45网口上或者LC接口光纤接到SFP Fiber上。给设备上电。

d)  串口RS232设置，按SW1，出现串口速率时再按SW2，选择需要设定的速率115200 -> 57600 -> 38400 -> 19200 -> 9600 -> 4800 -> 2400 -> 1200再按SW1确认，设置成功，然后重启设备记忆RS-232速率生效。

安装调试

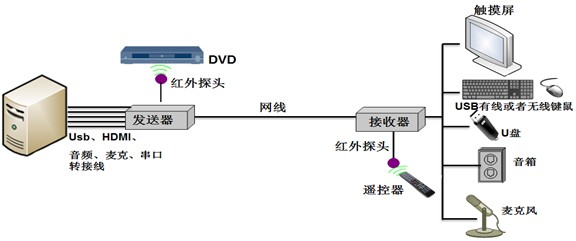

1.安装示意图

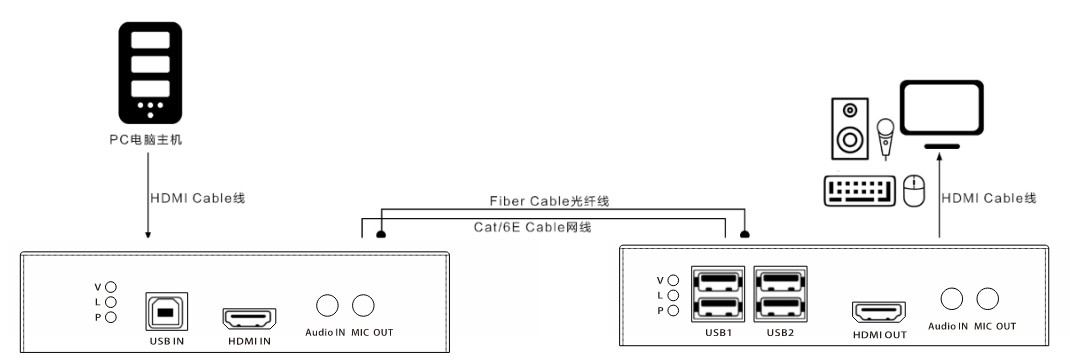

一对一连接图：

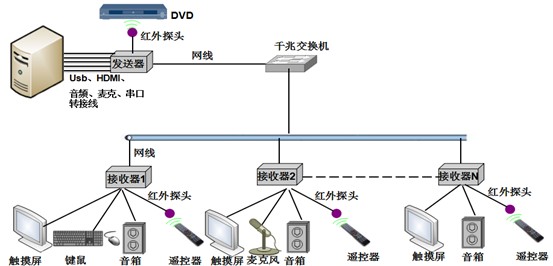

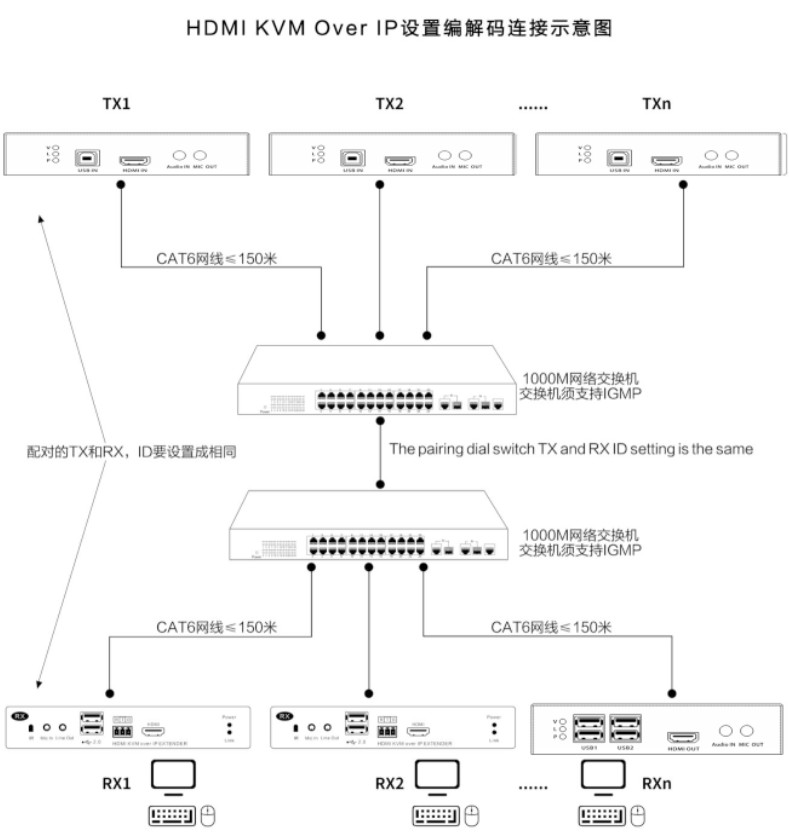

一对多连接图：



2.安装步骤

请检查一下线材是否齐全，把主机关闭状态，网线应该压好RJ45头，第一脚为橙白，压线的顺序为：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。在安装前请确认电源都应该关闭，按照如下顺序安装：

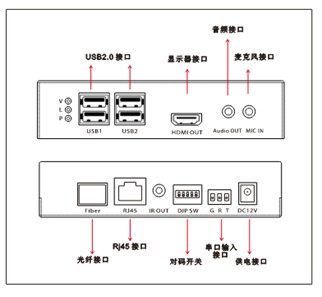

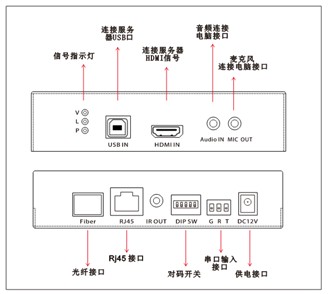

a)    用HDMI延长线把主机HDMI接口和发送器的HDMI IN接口连接；用USB延长线把主机的USB接口与发送器的USB IN接口连接；用一条音频延长线把主机的音频接口与发送器的AUDIO IN接口连接，另外一条音频延长线把主机的麦克接口与发送器的MIC OUT接口连接；用工业接线端子换RS232转接线把主机的RS232接口与发送器的G R T接口连接；两极红外探头插入发送器IR-OUT接口。

b)    把网线一头插入发送器上的RJ45接口，电源适配器的接头插入发送器上标有电源的端口，同时适配器插入220V交流插座，打开发送器电源。

c)     显示器通过HDMI线接入接收器HDMI OUT接口；USB外接设备接入接收器的USB1、USB2接口；音响接入接收器的AudioOUT接口，麦克风接入接收器的MIC IN接口；外接串口设备通过工业接线端子转RS232转接线接入接收器的G R T接口；三极红外探头接入接收器IR-IN接口。

d)    把网线另一头插入接收器RJ45接口里，电源适配器的接头插入发送器上标有电源的端口，同时适配器插入220V交流插座，打开接收器外接电源。

e)    打开主机，即可正常使用。

3.拨码开关说明

设置相同拨码开关的发送器和接收器才能建立通讯连接，反之无法建立通讯连接。应使发送器和接收器的拨码开关保持一致。







三、网线要求



    延长器采用标准的EIA/TIA-568B方法，接线次序分别为：（白橙／橙／白绿／蓝／白蓝／绿／白棕／棕）要求采用Cat5/5e或以上纯铜非屏蔽双绞线，接头必须进行可靠错位焊接避免接触不良或双绞线线对间短路。

A.必须采用8根铜质网线，通过电阻测量方法确认。通常305米(1000英尺)一箱超五类铜质网线每根实测应当在30－38Ω之内，确保8根线中每根线电阻值尽量一致。

B.必须严格按照KVM延长器要求的B类网线排序接法(EIA/TIA-568B)，确保KVM延长器发送端和接收端的双绞线压接的水晶头线对一一对应。

C.发送端与接收端的水晶头压线必须要牢固可靠，2个水晶头收发端共2X8个压接触点，其中任何一个不可

靠压接就有可能会造成屏闪甚至没有图像显示现象，建议采用正规厂家和全铜压线端子水晶头。

D.双绞线传输线缆不得与附近强电电缆并行或共缆传输，以消除强干扰或浪涌对设备形成不稳定或有可能的设备损坏。



产品质量声明

本公司(tengsta）对产品予以质量保证，同时确保其生产无原料和生产工艺方面的缺陷。

如若由于此类缺陷造成产品无法正常使用的，而且自发货日期算起一年内通知本公司的，本公司有权根据实际情况，决定是否对其问题产品进行修理或者替换。由于机械、电气、滥用产品或者擅自修改等原因所造成的问题，公司不承担其责任。

如若报修符合上述维修条件的问题产品，报修者需要按当时产品零件的市场价格和维修人员的市场价值支付相关的维修费用。

此项产品质量声明可以包括：其他任何公开的或者非公开的质量保证、有无限责任的质量保证、适用于任何目的非公开的质量保证或者任何可销性和适用性的保证。上述诸项保证皆可能会被本公司公开拒绝。

1   如若需要享受质保权利，受保人应出具购买证明。

2   中国以外之客户，需要承担产品之往来邮运费用。

本手册所包含之信息是经过仔细核实并确保无误的。

本公司不为由于本手册可能所含错误所带来的风险或者损失承担责任。无论何种情况，即或告悉此类损失的可能，

本公司亦不对此手册所含之错误或者遗漏所引起的直接的、非直接的、特殊的、偶然的或者由此带来的后续损失承担责任。本公司保留不需要提前通知本手册读者而对其内容做出更改的权利。





 警告

为确保设备可靠使用及人员人身安全，请在安装、使用和维护时，请遵守以下事项：



安装时的注意事项：

◆ 请勿在下列场所使用本产品：有灰尘、油烟、导电性尘埃、腐蚀性气体、可燃性气体的场所；暴露于高温、结露、风雨的场合；有振动、冲击的场合。电击、火灾、误操作也会导致产品损坏和恶化；

◆ 在进行螺丝孔加工和接线时，不要使金属屑和电线头掉入控制器的通风孔内，这有可能引起火灾、故障、误操作；

◆ 产品在安装工作结束，需要保证通风面上没有异物，包括防尘纸等包装物品，否则可能导致运行时散热不畅，引起火灾、故障、误操作；

◆ 避免带电状态进行接线、插拔电缆插头，否则容易导致电击，或导致电路损坏；

◆ 安装和接线必须牢固可靠，接触不良可能导致误操作；

◆ 对于在干扰严重的应用场合，高频信号的输入或输出电缆应选用屏蔽电缆，以提高系统的抗干扰性能。

布线时的注意事项：

◆ 必须将外部电源全部切断后，才能进行安装、接线等操作，否则可能引起触电或设备损坏；

◆ 本产品通过电源线的接地导线接地，为避免电击，必须将接地导线与大地相连，在对本产品的输入端或输出端进行连接之前，请务必将本产品正确接地；

◆ 在安装布线完毕，立即清除异物，通电前请盖好产品的端子盖板，避免引起触电。

运行和保养时的注意事项：

◆ 请勿在通电时触摸端子，否则可能引起电击、误操作；

◆ 请在关闭电源后进行清扫和端子的旋紧工作，通电时这些操作可能引起触电；

◆ 请在关闭电源后进行通讯信号电缆的连接或拆除、扩展模块或控制单元的电缆连接或拆除等操作，否则可能引起设备损坏、误操作；

◆ 请勿拆卸设备，避免损坏内部电气元件；

◆ 务必熟读本手册，充分确认安全后，再进行程序的变更、试运行、启动和停止操作。

产品报废时的注意事项：

◆ 电路板上的电解电容器焚烧时可能发生爆炸；

◆ 请分类收集和处理，不能投入生活垃圾中；

◆ 请按工业废弃物进行处理，或者按当地的环境保护规定处理。
